Столбчатый фундамент своими руками пошаговая инструкция. Столбчатый фундамент – самое простое и дешевое основание для дома

Фундамент из столбов - универсальный вариант. Такое основание сооружают, не учитывая тип почвы, и серьёзных работ по гидроизоляции и утеплению оно не требует. Поэтому возводить столбчатый фундамент решаются без сомнений, даже не обладая знаниями строителя.

Уникальный фундамент из «стержней»

Чтобы понять, что такое столбчатый фундамент, стоит детально рассмотреть его плюсы и минусы, задачи и устройство.

Столбчатый фундамент значительно отличается от ленточного, поскольку сооружается не по всему периметру здания

Преимущества и недостатки столбчатого основания

Бесспорными преимуществами фундамента из опорных столбов считают:

К недостаткам столбчатого фундамента приписывают:

Все минусы основания из столбов можно не рассматривать как нечто важное, если сооружать эту конструкцию с учётом её назначения.

Задачи конструкции из опорных столбов

Строить столбчатый фундамент целесообразно для таких объектов, как:

• дом без подвального помещения со стенами из лёгких материалов;
• кирпичная постройка, которая по экономическим причинам не может быть поставлена на ленточном фундаменте и поэтому сооружается на столбах, углублённых в землю на 2 метра;
• здание, возводимое в местности с почвой, склонной к пучению из-за низких температур и вследствие этого отрицательно воздействующей на любой фундамент, кроме столбчатого.

На столбы разумно ставить только небольшие домики из лёгких материалов, ведь вес иных строений опоры не выдержат

От сооружения конструкции из опорных столбов лучше вообще отказаться в следующих случаях:

• грунт на площадке под строительство слабый или подвижный, что может стать причиной опрокидывания недостаточно устойчивого фундамента;
• земля на участке содержит большое количество торфа, осадочных пород или глины, насыщенной водой;
• дом планируется строить из тяжёлого сырья, например, кирпичей толщиной более 5 см или железобетонных типовых плит;
• финансы и время на обустройство цоколя значительно урезаны (при создании столбчатом фундаменте цоколь сам собой не образуется, как это бывает во время строительства ленточного основания);
• почва на участке под строительство дома отличается резким перепадом высот (от 2 метров).

Столбчатый фундамент может быть устроен только на твёрдой и ровной почве, поскольку он не отличается идеальной устойчивостью

Вид фундамента из отдельных опор

Столбчатая опорная конструкция под дом - это система столбов, расставленных в углах, зонах скрещивания стен и нахождения несущих простенков или балок, на которые приходится вес всего здания. Чтобы столбы функционировали как единая конструкция и были максимально устойчивы, их объединяют посредством ростверка - обвязочных балок.

Столбчатым фундаментом, сооружаемым наиболее часто, считается конструкция из монолитных железобетонных блоков.

Фундамент может быть сделан из бетонных блоков, а ростверк - из древесины

Обычно столбы располагают, оставляя между ними от 2 до 2,5 метра пустующего пространства. Но в некоторых случаях строители выходят за рамки традиционного варианта расстановки опор.

Когда столбы монтируют в земле через каждые 2–2,5 метра, ростверк создают как стандартную армированную перемычку. При этом не объединяют в единый ансамбль пристраиваемые к дому веранду, крылечко и террасу.

Для мест вроде крыльца организуют отдельные основания, разделяемые деформационным швом. Это необходимая мера, ведь вес дополнительных помещений всегда отличается от веса дома, отчего и усадка у этих строений не может быть одинаковой.

Обычно столбы расставляют на расстоянии 2–2,5 м друг от друга

Расстояние между столбами делают большим (от 2, 5 до 3 метров), ссылаясь на значительную мощность обвязочных балок. Наиболее надёжный ростверк создают в виде единой или сборной балки. А простая конструкция, соединяющая опоры, может быть сделана из металлических деталей, например, швеллеров или профилей.

Вариации основания из столбов

Каким будет столбчатый фундамент, решают, опираясь на количество финансов и умения самостоятельно заниматься строительством.

Блочные опоры

Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.

Каждый столб конструкции можно собрать из отдельных блоков - очень надёжного материала

В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона - материала, который устойчив к термическому воздействию.

Крупные блочные конструкции из железобетона можно укладывать только строительным краном, ведь их вес может быть равен даже двум тоннам. Подобные блоки усиливают специальной арматурой с диаметром от 9 до 15 мм и используют исключительно для сооружения ленточных и плитных оснований под огромные кирпичные постройки.

Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники

Лучшая глубина закрепления столба из блоков в земле - от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.

Кирпичные столбы

Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.

Такая характеристика кирпича, как морозостойкость, считается крайне важной. Чем больше показатель невосприимчивости к низкой температуре, тем дольше строительное сырьё служит. Например, морозостойкость 70 указывает на то, что кирпич испортится не раньше чем через 70 лет.

Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен

Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.

Располагать опорную конструкцию на значительном расстоянии от поверхности земли решаются, когда почва на строительном участке пучинистая, а уровень подземных вод непостоянный.

Чтобы сделать основание надёжным, кирпичные опоры столбчатого фундамента требуется создавать в 2 кирпича

Главные столбы фундаментат (опоры, стоящие в углах внешних стен и в местах пересечения внутренних перегородок) принято изготавливать в 2 или 2,5 кирпича. В остальных случаях столбы разрешается выполнять в полтора кирпича и расставлять на расстоянии полутора или двух метров друг от друга.

«Ножки» из дерева

Основание из деревянных «ножек» – самый экономичный вариант. Брёвна, подходящие для фундамента, несложно срубить и обработать своими силами.

Столбчатый фундамент из деревянных опор принято сооружать под домик для проживания в течение лета или крошечное строение из древесины.

Деревянные столбы предназначены только для самых лёгких временных построек, так как под чрезмерным давлением они могу сломаться

Лучшее сырьё для создания деревянных опор - это древесина сосны, дуба или лиственницы. «Стержни» вырезают из комлевой части бревна с диаметром от 2 до 40 см. Ставя в ямы, столбы из древесины закрепляют по бокам кирпичами, камнями или утрамбованной насыпью щебня.

Иногда деревянные опоры фиксируют на месте бетонным раствором. При этом столбы погружают в жидкий бетон на 10 см. Другим хорошим фиксатором для опор из древесины может выступать крестовина, сделанная из двух пластин длиной 0, 8 метра, скомпонованных в положении крест-накрест.

Чтобы закрепить столб на крестовине, в его нижней части вырезают шип. Он вставляется в паз, проделанный в центральной зоне крестовины. Затем столб фиксируется на своеобразной платформе косынками.

Для надёжного закрепления столба в грунте используют крестовину и укосины

Деревянные опоры полагается особым образом защищать от гниения. Сначала их покрывают глиной так, чтобы образовался слой толщиной 1 см, затем обжигают раскалёнными углями. Последнюю задачу выполняют неспешно, следя за тем, чтобы обуглилось буквально 1, 5 см древесины. Обожжённые столбы обрабатывают подогретым битумом или гудроном и сушат.

Под наружные стены деревянные опоры погружают в землю на глубину от 70 до 120 см. А столбы для поддержки перегородок внутри дома ставят на глубину в 50 см.

Основные столбы деревянного фундамента полагается погружать на глубину в 70–120 см

Монолит

Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.

Столбчатый монолитный фундамент без проблем служит более 100 лет. Каждый столб этой опорной конструкции способен держать на себе предмет весом в 100 тонн.

Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями

Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы - трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.

Столбчатый фундамент своими руками: пошаговая инструкция

К сооружению столбчатой конструкции под дом приступают только после выполнения расчётов и подготовки строительного участка.

Необходимые вычисления

Расчёт нужен, чтобы узнать, сколько потребуется столбов, и какими они должны быть по размеру.

Перед вычислительными действиями требуется протестировать грунт на строительной площадке - пробурить скважину с глубиной на 60 см ниже уровня, на котором планируется устанавливать столбы фундамента. В случае обнаружения под несущим грунтом земли, пропитанной водой и поэтому слабой, решение о строительстве столбчатого основания лучше отменить. Столбы, испытывающие нагрузку, в нетвёрдой почве вряд ли смогут стоять неподвижно.

Первая скважина на строительной площадке должна быть тестовой - для проверки состояния грунта

Определение нагрузки на почву

Убедившись, что на участке можно сооружать столбчатый фундамент, следует узнать, какое давление будет испытывать земля. Для этого требуется определить вес будущего дома.

Рассчитывая, каким станет давление на землю после строительства дома, следует прибавлять к весу сооружения массу фундамента. Для этого необходимо определить примерный объём конструкции и умножить полученную цифру на удельный вес материала. Например, у железобетона этот показатель равен 2500 кг/м³.

Таблица: приближённые значения удельного веса для элементов постройки

*Когда скат крыши наклонен более чем на 60 градусов, снеговая нагрузка сводится к нулю.

Суммарная площадь оснований столбов

Как только становится известно, сколько будет весить будущий дом, узнают минимально необходимую суммарную площадь оснований всех столбов. Для определения этого параметра пользуются формулой S = 1, 3 * P/R 0 . Цифра 1, 3 обозначает коэффициент запаса надёжности, P - общий вес постройки в кг (с учётом фундамента), а R 0 – расчётное сопротивление несущего грунта в кг/см².

Таблица: примерные значения сопротивления несущего грунта на глубине 1, 5 метра

Пример определения количества столбов основания

Попробуем рассчитать, сколько круглых опор понадобится для устройства столбчатого основания под маленький каркасно-щитовой дом с габаритами 5х6 метров. При этом учитываем, что высота первого этажа равна 2,7 м, а этот же параметр у фронтона составляет 2,5 м. также не забываем использовать такие данные, как материал кровли (шифер), тип несущего грунта (суглинок) и глубина промерзания (1,3 м).

Каркасный дом может быть установлен на 10 столбах

Расчёт веса постройки выполняется следующим образом:

1. Определяется площадь всех стен с учётом фронтонов (72 м²) и их масса (72 × 50 = 3600 кг).
2. Находится общая площадь и масса перекрытий. Поскольку в доме имеется цокольное и межэтажное перекрытия, их плошадь составляет 60 м², а масса - 6000 кг (60 × 100 = 6000 кг).
3. Эксплуатационная нагрузка имеется также и на 1-ом и на мансардном этаже. Значение её будет равно 12600 кг (60 × 210 = 12600 кг).
4. Площадь крыши составляет в нашем примере около 46 м². Её масса при шиферной кровле - 2300 кг (46 × 50 = 2300 кг).
5. Снеговую нагрузку принимаем равной нулю, так как угол наклона скатов крыши больше 60˚.
6. Определим предварительную массу фундамента. Для этого условно выбираем диаметр будущих столбов и их количество. Допустим, у нас есть бур диаметром 400 мм, это значение и возьмём. Число столбов предварительно берётся исходя из условия - один столб на 2 метра периметра фундамента. У нас получится 22/2 = 11 штук. Теперь рассчитываем объём одного столба высотой 2 метра (заглубляем на 0, 2 м ниже глубины промерзания + 0,5 метра возвышается над землёй): π × 0,2² × 2 = 0, 24 м³. Масса одного столба равна 600 кг (0,24 × 2500 = 600 кг), а масса всего фундамента - 6600 кг (600 × 11 = 6600 кг).
7. Суммируем все полученные значения и определяем общий вес дома: Р = 31100 кг.
8. Минимальная необходимая суммарная площадь оснований всех столбов будет равна 11550 см² (S = 1,3×31100/3,5 = 11550 см²).
9. Площадь основания одного столба диаметром 400 мм будет равна 1250 см². Следовательно, в нашем фундаменте должно быть минимум 10 столбов (11550/1250 = 10).

Если уменьшить диаметр опор основания, то их количество увеличится. Например, вооружившись буром, создающим скважины размером 30 см, потребуется установить хотя бы 16 столбов.

Подготовка к строительству

До заливки столбчатого фундамента на участке нужно позаботиться о следующем:

1. Очистить площадку от мусора и убрать плодородный слой почвы толщиной 30 см.
2. Обнаруженный под удалённым грунтом крупный или средний песок принять за основание для фундамента, а глинистый грунт, который встречается не реже песчаного, – упрочнить, засыпав пластом из двух материалов - песка и гравия.
3. Выровнять участок под строительство, устраняя бугры и ямы, и проверить его горизонтальность с помощью уровня, установленного на двухметровую ровную доску.

   Ровность подготовленного участка проверяют рейкой

4. Завести на площадку строительное сырьё и установить по периметру будущего строения обноску (столбы на расстоянии 2 м от здания и прибитые к ним доски с отметками размера ям и опор). Правильность разбивки осевых линий необходимо контролировать, измеряя расстояния рулеткой. Кроме этого, полагается проверить, прямыми ли получились углы фундамента в форме прямоугольника или квадрата.
5. Разбить на участке план будущего дома, то есть отметить его параметры посредством колышков.
6. Создать ямы для установки столбов (при необходимости сделать скважины под деревянные опоры можно воспользоваться буром, а в случае монтажа столбов из железобетона стоит вооружиться лопатой).
7. Засыпать дно ям гравием и песком и увлажнить. Готовые «подушки» требуется утрамбовать и закрыть полиэтиленом или рубероидом.

   Дно пробуренных ям укрепляют твёрдым материалом, например,Проце гравием

Создание опалубки для столбов

Отличным вариантом опалубки для опор под дом может стать временная конструкция из струганных с одной стороны (струганная часть устанавливается лицом к бетону) досок любых пород дерева, толщиной от 25 до 40 мм, шириной от 12 до 15 см и влажностью не более 25%.

Вместо досок, при сооружении опалубки можно воспользоваться древесно-стружечными плитами, водоупорной клеёной фанерой или металлическими листами. Однако предпочтительнее выбирать именно доски, поскольку они меньше сцепляются с бетонным раствором.

Деревянная опалубка столбчатого фундамента - это стандартный вариант

Временную вспомогательную конструкцию необходимо устанавливать вплотную к стенкам выкопанной скважины и перпендикулярно подошве основания. Правильность выполненной задачи рекомендуется проверять отвесом.

Если в качестве материала для сооружения опалубки были выбраны доски, то надо иметь в виду, что они должны быть тщательно смочены водой. Проигнорировав это условие, можно получить непрочные столбы, ведь сухая древесина всасывает влагу, как губка, и из-за этого ухудшает свойства бетона.

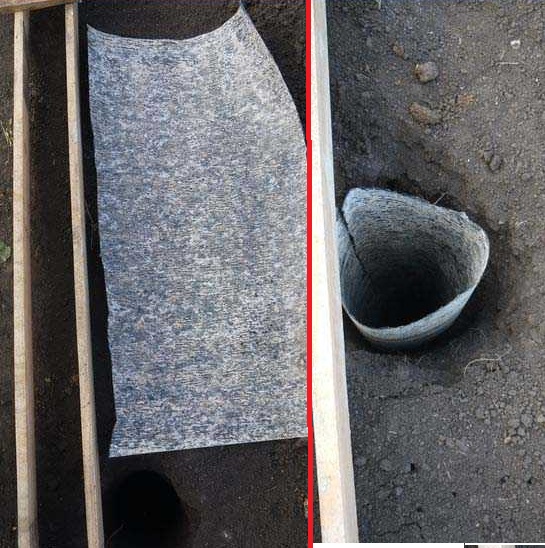

Опалубка из рубероида - это новшество

Вспомогательной конструкцией при строительстве столбчатого фундамента может стать и несъёмная опалубка из рубероида. Этот материал сразу выполняет несколько задач: служит формой для заливки бетона и защищает опоры от сырости.

Опалубка из рубероида - хорошее решение, если грунт в созданной скважине плотный и неосыпающийся.

Чтобы сделать вспомогательную конструкцию из рубероида, действуем следующим образом:

Особенности заливки фундамента

Если домашний умелец сторонник традиционного способа заливки фундамента, то для выполнения этой миссии он должен предпринять следующее:

Тот, кто не чуждается альтернативных методов сооружения основания под дом, может сделать фундамент с применением бура ТИСЭ. Инструмент позволит создать столбчатую конструкцию с уширением у основания, что предоставит уникальную возможность поставить на опоры более тяжёлую постройку или уменьшить число столбов.

Столб с уширением (по технологии ТИСЭ) формируют поэтапно:

Видео: пример строительства столбчатого фундамента по технологии ТИСЭ

Справиться с сооружением столбчатого фундамента под силу даже одному человеку. Для этой работы не нужно искать ни технику, ни наёмных рабочих, ни большого количества материалов.

Выбор вида фундамента для коттеджа или дачного домика будет прежде всего зависеть от того, из какого материала планируется возводить само здание. Например, относительно легкие постройки вполне можно установить на столбчатом фундаменте. Кроме того, этот вид фундамента подойдет для неустойчивых болотистых, торфяных, песчаных или переувлажненных грунтов, а также для регионов с глубоким их промерзанием.

Столбчатый фундамент св оими руками может быть обустроен за сравнительно короткий срок. Причем , чаще всего для этого не потребуется помощи какой-либо специальной или тяжелой техники.

Столбчатый фундамент чаще всего устраивают под различные деревянные постройки — это может быть , каркасный коттедж, беседка, баня, а также хозяйственные постройки, такие, к примеру, как сарай или курятник.

Не особо рекомендовано поднимать на столбчатом фундаменте кирпичные или каменные постройки, так как если они будут слишком тяжелые , то опоры могут давать просадку, что приведет к деформации стен, а в дальнейшем — и к их разрушению. Впрочем, есть особые технологии, которые используются в промышленном и жилом строительстве, чаще всего – в регионах с вечной мерзлотой. Но именно в этих случаях требуются особые подходы и специализированная техника – в рамках данной статьи рассматриваться такие способы не будут.

Существует несколько видов опорно-столбчатых фундаментов. Их объединяет именно конструкция устройства, а различными делает применяемый для сооружения материал.

• Монолитную железобетонную конструкцию можно назвать самой прочной и надежной для постройки жилых домов из всех существующих столбчатых фундаментов.

Этот вариант имеет наиболее высокую прочность на сжатие и на растяжение (безусловно, при правильном армировании), что очень важно при возведении строения на нестабильных, подвижных грунтах.

На монолитном фундаменте допустимо возведение не только одноэтажных, но и двухэтажных деревянных домов.

• Кирпичный столбчатый фундамент можно назвать самым распространенным из этого типа оснований. Нужно отметить, что такая конструкция, выстроенная из качественных материалов, может прослужить даже сто и более лет – тому свидетельством м ногочисленные памятники старины в российских и европейских городах. Правда, чтобы добиться такого «долгожительства» для этой постройки нужно выбирать исключительно обожженный кирпич и только отменного качества.

Кирпичные столбики могут быть сплошными либо с залитой бетоном «сердцевиной»

Этот вид фундамента также подходит для постройки дома из одного ÷ двух этажей при ведении строительства на плотных грунтах. Кирпичным опорам фундамента обычно придают размер в сечении не менее 400 × 400 мм.

• Фундамент из блоков, которые могут быть изготовлены из разных материалов, обладает теми же качествами, что и кирпичная конструкция. Однако, его надежность и долговечность будут зависеть от качества и вида используемого материала.

Столбчатый фундамент из блоков — сродни кирпичной разновидности

Самыми долговечными, способными выдерживать большие нагрузки, считаются бетонные блоки.

• Столбчатый фундамент, изготовленный из бутового камня, не рекомендовано устанавливать на склонах холмистого участка, так как он будет иметь невысокую устойчивость на подвижных грунтах.
• Столбчатый бутобетонный фундамент достаточно надежен , и может быть выполнен разными способами — это бетон, перемешанный с бутом, порядовая укладка или , залитый в колодец, сложенный из бута.

Бетон, попадая между камней, надежно скрепляет их, делая конструкцию прочной, способной выдерживать высокие нагрузки.

• Небольшие деревянные постройки могут быть установлены на фундамент, опоры которого также изготовлены из древесины, прошедшей специальную обработку. Дома, которые простояли десятки и сотни лет, доказывают, что правильно обработанное дерево сможет прослужить достаточно долгий срок.

В настоящее время все же, в связи с тем, что появились более надежные материалы для фундамента, дерево для этой цели используется все реже и реже . Хотя для пристроек к дому, таких как веранда или терраса, деревянные столбы, имеющие диаметр 150 ÷ 200 мм, подойдут, как нельзя лучше. Однако, нельзя забывать, что для того, чтобы они простояли долго, перед вкапыванием их обрабатывают антисептическими пропитками и покрывают гидроизолирующими материалами — битумными мастиками, на которые закрепляется рубероид.

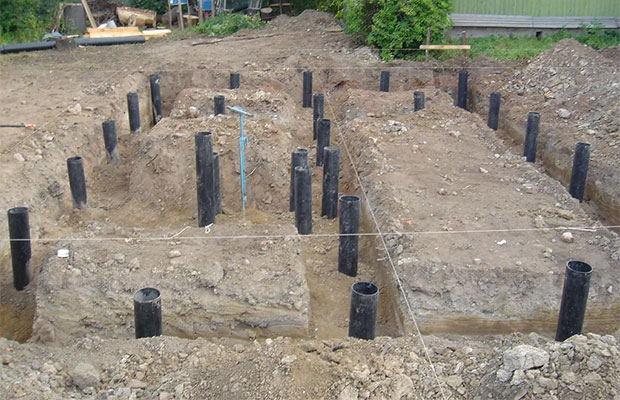

• Столбчатый фундамент может быть выполнен из асбестовых труб небольшого диаметра (порядка 150 мм), если на нем будет возводиться легкая деревянная постройка, и 250 ÷ 400 мм, если сооружение планируется достаточно массивным. Асбестовые трубы больших диаметров могут стать своеобразной готовой опалубкой для заливки опорных свай бетоном и укрепления их арматурными прутьями.

• Еще одним вариантом столбчатого фундамента может стать конструкция, выполненная из металлических свай, которые вкручиваются в грунт. Этот способ обустройства основания для здания хорош тем, что свая проходит все неустойчивые прослойки, а затем вкручивается в плотные слои грунта — именно это позволяет ей надежно там закрепиться. На подобном фундаменте можно возвести деревянное строение, устанавливаемое на как ровном, так и на достаточно пересеченном участке территории.

Разновидности столбчатых фундаментов по степени заглубленности

Кроме разновидностей по базовому материалу изготовления, столбчатые фундаменты подразделяются по степени «погружения « их в грунт относительно уровня земли. Так, существует мелкозаглубленные и заглубленные разновидности оснований. Выбор по этому критерию напрямую зависит от характеристик грунта на участке.

Мелкозаглубленный вариант пр именяют при наличии мелкообломистых , песчаных и скальных грунтов с глубоким прохождением грунтовых вод. Столбики фундаментов этого типа устанавливают на глубину всего в 650 ÷ 700 мм. Этого должно быть вполне достаточно, так как грунты, в которые их погружают, мало подвержены смещению.

Сваи столбчатого заглубленного фундамента уходят в толщу грунта на 1500 — 2000 мм и даже больше. Применяют их обычно в районах с глубоким промерзанием грунта, которое превышает 400 ÷ 500 мм. Кроме этого, такие фундаменты в большей степени подходят для нестабильных подвижных грунтов.

Расстояние между столбами фундамента составляет обычно от 1000 до 2000 мм.

Базовая конструкция столбчатого фундамента

Столбчатый фундамент имеет довольно-таки несложную общуюконструкцию.

• В основании столбиков укладывают и утрамбовывают 100 ÷ 200 мм песчаный слой. Песок является своеобразным дренажом , помогающим отводить от столбиков фундамента влагу, которая может накапливаться в грунте.
• Далее, сверху подушки, укладывается бетонный раствор, который образует монолитную плиту, толщиной в среднем 400 ÷ 500 мм.
• Следующей идет , собственно, сама столбчатая опора, которую требуется укрепить арматурными прутами — это необходимо будет сделать даже в том случае, если столбики возводятся из камня или кирпича. Вторым важным действием с опорой является обеспечение ее надежной гидроизоляции.
• Столбики должны могут быть подняты на один уровень над поверхностью земли, а сверху них устраивается ростверк или иной связывающий опоры пояс, который равномерно распределяет нагрузку на всю конструкцию столбчатого фундамента.

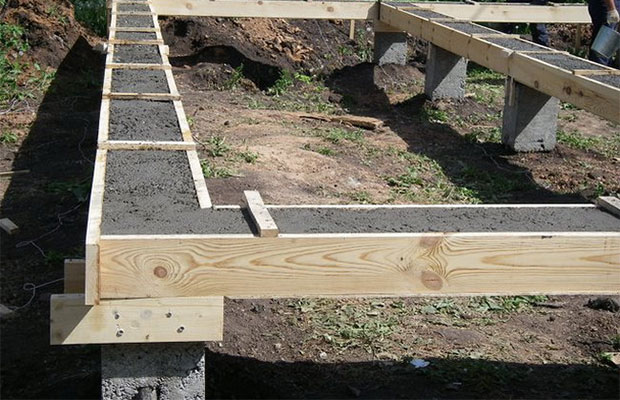

Ростверк часто изготавливают из деревянного бруса, имеющего размер в сечении 150 × 200 или 200 × 200 мм. Для деревянных домов или хозяйственных построек ростверк может стать одновременно и закладным венцом для будущих стен.

Кроме этого, на столбчатый фундамент, изготовленный из любого из упомянутых выше материалов, помимо деревянного, может быть устроен железобетонный ростверк. Его изготавливают путем сооружения , в которую укладывают арматурную конструкцию, а затем заливают бетоном.

Ростверк может практически «лежать» на грунте, становясь похожим на ленточный фундамент

Ростверк может поднимать нижний край здания на высоту до 800 ÷ 900 мм над грунтом, а может быть расположенным всего в 300 ÷ 350 мм от земли или даже «лежать» на поверхности грунта. В последнем случае, со стороны он будет смотреться точно так же, как ленточный вид фундамента.

• Минусом столбчатой конструкции, поднимающей дом над грунтом на значительную высоту (около 1000 ÷ 1500 мм ), является то, что под строением невозможно устроить полноценный подвал. Однако, иногда владельцы домов находят выход из положения, устанавливая между столбов фундамента забирку, которая не должна быть связана арматурной конструкцией с фундаментом. Забирка — это межсвайная стена, сложенная из плит или кирпича, а иногда и просто сколоченная из дерева.

Межсвайная стенка — забирка

При ее установке, необходимо обеспечить в подпольном пространстве нормальную вентиляцию, которая не позволит отсыревать стенам и полам в доме. Поэтому в выстроенной забирке обязательно делают вентиляционные отверстия, которые «одеваются» в решетки или дефлекторы, с целью защиты полуподвального помещения от проникновения мелких животных, птиц насекомых и т.п .

• Столбчатый фундамент часто применяют в районах, где обычным явлением считается высокий риск затопления при разливах рек. В этом случае столбы могут уходить в грунт на глубину 2000— 2500 мм, и подниматься над ним на такую же высоту. Учитывая все особенности местности, под таким домом не удастся, да и не имеет смысла устраивать подвал, поэтому нет нужды возводить и забирку.

Расчет столбчатого фундамента

Первым этапом всегда, еще до начала работ по по дготовке площадки под установку фундамента , идет планирование, то есть составление соответствующего проекта. Этот вопрос обязательно требует профессионального подхода. К составлению проекта необходимо привлечь специальную организацию, занимающуюся архитектурными расчетами , с учётом целого спектра исходных данных – от местных особенностей климата и грунтов и до конкретных пожеланий заказчика.

Безусловно, базовыми данными для начала проектирования будут общая площадь строения и его общая расчетная масса, место предполагаемой постройки. Обязательно проводятся геодезическая съемка и привязка объекта на местности. Помимо этого, проектировщики будут брать в :

• Специфические особенности грунтов на месте возведения здания.
• Расположение грунтовых водоносных слоев и глубину их залегания.
• Границу промерзания грунта, степень его вспучивания при промерзании.
• Количество этажей в возводимом доем и общую его высоту.
• Основные материалы, из которых предполагается вести строительство здания, в том числе – виды перекрытий и тип кровли.
• Все возможные дополнительные нагрузки, которые будут приходиться на каждую ключевую точку фундамента.

В итоге должно быть определено количество и точное размещение опорных столбов, материал их изготовления, технология установки, глубина закладки, высота выступания над уровнем земли, разновидность ростверка и, возможно, другие необходимые данные.

Расчеты , конечно же, можно попробовать провести и самостоятельно, использовав имеющиеся в сети специализированные онлайн-калькуляторы , которые предназначены для определения параметров фундаментов самого различного вида.

Однако, слишком полагаться на такие возможности не стоит, так как такое программное обеспечение все равно не может учесть всей специфики конкретного места постройки.А вот специалисты, работающие в этом регионе, наверняка знают особенности данной местности и, безусловно, сделают расчеты более точными. Мало того, с профессионально подготовленной проектной документацией будет значительно проще провести все процедуры оформления и согласования других регистрационных и разрешительных документов на постройку.

Видео: расчет и строительство свайного фундамента под каркасный дом

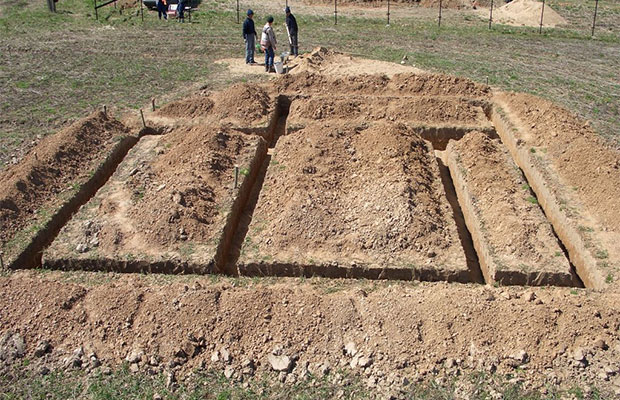

Подготовительные земляные работы

• Первым из мероприятий, предшествующим установки конструкции фундамента, идет подготовка площадки и разметка под его монтаж.

Для этого на основании составленного проекта, по точкам привязки, вначале точно ограничивается участок, предназначенный для возведения здания. Это место сразу отмечается с помощью бечевки и колышков. Причем , протягиваются, как правило, две параллельные нити, определяющие сразу и ширину будущего фундамента. Углы на пересечении нитей, должны быть прямыми – лучше всего это контролировать с помощью геодезического инструмента . Если такого нет, необходимо очень тщательно проверить перпендикулярность и параллельность линий. Обязательно сравнить длину диагоналей прямоугольников – если она одинакова, то разметка произведена качественно.

• Далее, с намеченного участка снимается плодородный слой почвы толщиной в 150 ÷ 200 мм.
• Затем определяются места установки столбов фундамента – также в строгом соответствии с размерами, указанными в проектной документации.
• После этого, используя ручной или механический бур, в намеченных точках пробуриваются отверстия. Диаметр выбираемых скважин также указан в проекте – он может быть от 150 до 400 мм.

• При условии проходки этих отверстий на глубину до 800 ÷ 1000 мм, фиксация их стенок, скорее всего, не потребуется.

• В том случае, если фундамент будет заглублен больше, будет необходимо сделать для стен подпорки, во избежание осыпания грунта.
• Если столбы будут квадратными в сечении, то пробуренные отверстия расширяются с помощью штыковой лопаты до нужного размера.
• Далее, на дно выкопанных скважин засыпается песок, слоем в 100 ÷ 200 мм, увлажняется и хорошо утрамбовывается.
• На песчаную подушку заливается 150 ÷ 170 мм грубого бетонного раствора, который станет надежный основой для столбов и не позволит влаге из раствора впитываться в песок и почву.

Как устанавливают столбчатые опоры

Когда ямы-скважины под столбы подготовлены, можно приступать к изготовлению самих опор.

В условиях индивидуального строительства далеко не все упомянутые в начале статьи конструкции применяются одинаково часто. Стоит рассмотреть самые доступные в самостоятельном монтаже и оттого – самые популярные из них.

Столбы-опоры из кирпичей или блоков

• В подготовленную яму устанавливается опалубка из рубероида, она может быть устроена, как в круглый, так и в квадратный котлован. Этот же рубероид впоследствии будет также исполнять роль гидроизолятора .
• Далее, в яму опускается арматурная конструкция, которая должна быть высотой вровень с поверхностью грунта.
• Затем, в яму заливается бетонный раствор, изготовленный из цемента и гравия или щебня средней фракции.
• Яма заполняется полностью, раствор сверху выравнивается и оставляется застывать и упрочняться. Для этого понадобится не менее 8 ÷ 10 дней.
• Затем, на получившийся бетонный столбик настилается рубероид в два-три слоя — он станет надежной гидроизоляцией для кирпичной или блочной кладки.

• Сверху ведется кирпичная кладка до нужной высоты опоры. Столбик может быть выложен колодцем – при этом внутренняя его полая часть будет впоследствии заполнена бетоном. Другой вариант – когда столб полностью сложен из кирпича.

Точно таким же образом производится возведение столбов и из небольших бетонных блоков.

Монолитные фундаментные железобетонные столбы

Этот вариант изготовления бетонных столбов производится несколько иначе.

• В круглую подготовленную яму устанавливается рубероид, свернутый в два слоя в трубу. Высота трубы должна соответствовать уровню, на который должен быть поднят фундамент.

• Для устойчивости этой своеобразной рубероидной опалубки, ее можно установить в легкую металлическую сетку, также свернутую в трубу. Устойчивость нужна для того, чтобы конструкцию, после заливки в нее бетона, можно было встряхнуть и высвободить пузырьки воздуха, попавшего в раствор в процессе замешивания.
• В получившуюся опалубку устанавливается арматурная конструкция, а затем сверху нее заливается бетон, изготовленный из гравия и цемента.

• Если сверху бетонных столбов будет устраиваться бетонный пояс - ростверк , то арматурные прутья должны быть выше, чем столбы фундамента. Это необходимо для связки арматурных частей столбов и системы армирования ростверка.

• Перед тем, как устраивать опалубку для бетонного пояса, опоры сверху необходимо обработать битумной мастикой, которая создаст дополнительную гидроизоляцию для столбиков.

Видео: заливка бетонных столбов свайного фундамента

Асбестоцементные столбы

Столбчатый фундамент может быть устроен и из асбестоцементных труб, которые устанавливаются на бетонную подушку, так же, как и в предыдущем случае, где использовался рубероид. Однако, процесс заливки столбиков здесь имеет свои особенности.

• Для устойчивости в нижней части трубы, которая будет находиться в котловане, делают два отверстия. Через них проводят отрезок металлического прута, а затем устанавливают асбестовую трубу в котлован и засыпают вокруг щебнем так, чтобы он закрывал, торчащую с двух сторон арматуру. Трубе придаётся идеально вертикальное положение.
• Затем в опалубку-трубу заливается бетонный раствор на одну ее треть.
• После этого нужно в середину трубы, в залитый незастывший раствор, установить арматуру — это может быть один или несколько прутов.
• Далее, раствор заливается до верха трубы и сверху разравнивается.

• Вокруг трубы нужно сразу же заполнить все пространство суглинком или тем грунтом, который был выбран из котлована. Вся эта засыпка тщательно утрамбовывается.

Металлические сваи

Металлические сваи могут вкручиваются в устроенное заранее отверстие, которое сделано ручным буром, но сваи уходят гораздо глубже в грунт. Для такого фундамента не придется подготавливать яму, выполняя в ней песчаную засыпку и заливая бетонную подушку.

Иногда сваи вкручиваются непосредственно в поверхность грунта, без предварительного выкапывания скважин. Но в любом случае , в одиночку с вкручиванием свай не справиться, потребуется, как минимум , один помощник.

• При ввинчивании свай ведется постоянный контроль за их вертикальностью. Сваи вкручивают до до стижения проектной глубины.

• После того как все сваи будут ввинчены, они должны быть заполнены

• Для удобства выполнения этой операции в трубу устанавливают специальную воронку, и через нее в полость вливается раствор, до тех пор, пока труба не будет заполнена доверху.
• После заполнения, бетон должен схватиться и упрочниться .
• Сверху готовых свай могут быть приварены металлические площадки, на которые закрепляется деревянный ростверк.

• Другим вариантом ростверка могут стать металлические перемычки — они становятся поясом, связывающим сваи в единую конструкцию. Они могут быть приварены не только сверху установленных столбов, но и на уровне грунта, что придает дополнительную жесткость и надежность всему фундаменту.

Другой вариант — металлический профиль приваренный между опорами

Ввинчиваемые сваи удобны для применения на сильно пересеченной местности, где приходится выводить столбы фундамента на одну высоту, так как их можно подкорректировать — немного приподнять или же опустить ниже.

Видео: фундамент на винтовых металлических сваях

Ростверк св айного фундамента

Ростверк или перемычка, которая укладывается сверху столбов фундамента, является как связующим элементом для всей конструкции, так и надежной опорой под возведения стен.

На любом из видов столбчатого фундамента можно уложить деревянные перемычки, изготовленные из мощного бруса, железобетонную конструкцию или ростверк из металлического проката.

Закрепляются перемычки по-разному, в зависимости от материала изготовления столбиков и самого ростверка.

• Деревянные перемычки чаще всего крепят с помощью анкеров.
• Металлический пояс (швеллер, двутавр или уголок) прикрепляют или сварочными швами, или мощными болтами.
• Железобетонный пояс с креплен с помощью общей арматуры, уже ранее установленной в столбике и проходящей через ростверк, где она скручена проволокой с арматурной решеткой самой перемычки.

Итак, вывод. С толбчатый фундамент намного экономнее в устройстве, чем монолитный или ленточный. Кроме этого, его вполне можно возвести собственными силами. Если решено сделать к дому легкую пристройку в виде, например, веранды или террасы, то основы лучше и проще, чем столбчатый фундамент, для них просто не найти.

Как сделать столбчатый фундамент своими руками? Да очень просто: прочитайте нашу инструкцию, купите нужные материалы и инструменты и приступайте к выполнению плана. Поверьте, эта работа отнимет не так уж много времени и сил даже у неопытного строителя. Ведь основание на столбах – это самый простой и доступный вариант фундамента из всех существующих.

Выбираем материалы и запасаемся инструментами

Тут нужно сразу решить, из чего будет делаться вертикальный опорный элемент (столб), ростверк (горизонтальная часть фундамента) и цоколь (опоясывающая конструкция). Самый дешевый и простой вариант набора материалов, позволяющих собрать столбчатый фундамент своими руками, выглядит следующим образом: отлитые из бетона вертикальные элементы (столбы); набранный из бруса ростверк; собранный на основе щитов цоколь.

Бетонную отливку сделает даже строитель-новичок – это вам не кирпичная или блочная кладка. Ростверк из бруса будет одновременно и нижним венцом дома – получается неплохая экономия на материалах. Щитовой цоколь собирается быстрее ленточного и не нуждается в собственном фундаменте, снова выигрываем время и деньги. В итоге для строительства нам понадобятся:

• Песок, щебень, цемент, старые доски и полиэтилен – на столбы.
• Брус сечением 20х20 сантиметров, анкерные болты и рубероид – для ростверка.
• Плоский шифер и пенопласт толщиной 5-10 сантиметров – на цоколь.

Если вы планируете собирать столбовой фундамент своими руками, вам понадобится следующий набор инструментов:

• Лопата и тачка – для земляных работ.
• Ножовка, молоток гвозди – для опалубки и ростверка.
• Корыто или старая ванна и ведро – для бетонного раствора.
• Болгарка и дрель с победитовым сверлом – для цоколя.

Как создать столбчатый фундамент – пошаговая инструкция

Свой фундамент на столбах может построить каждый. Эта технология доступна даже тем людям, которые не держали в руках строительные инструменты буквально до вчерашнего дня. А начинать нужно с земляных работ. Во-первых, размечаем контуры будущего строения, проецируя основание дома на грунт. В углах вбиваем колышки и натягиваем между ними бечевку. Выбираем слой плодородного грунта (10-15 сантиметров) и вывозим его на участок. Некоторые мастера игнорируют данный шаг, но разбрасываться хорошей почвой неразумно. Она пригодится и для клумб, и для грядок.

Обычно мы имеем дело с прямоугольниками, поэтому по завершению разметки можно сверить диагонали – они должны быть одинаковыми. Во-вторых, размечаем места под столбики, распределяя их вдоль бечевки с шагом 2 метра и отмечая вехами (колышками). Расстояние между столбами должно быть примерно одинаковым, поэтому 2-метровые отрезки лучше отмерять от противоположных углов, действуя поочередно. В итоге небольшой участок (менее 2 метров) окажется в середине отрезка.

В-третьих, отрываем "шахты" под столбы. Поперечное сечение такого шурфа должно быть не менее 30х30 сантиметров (в полтора раза больше сечения бруса ростверка). Глубина выемки под опоры основания должна соответствовать уровню промерзания грунта – 80-120 сантиметрам. Поэтому, чтобы облегчить выемку почвы, поперечное сечение шурфа увеличивают до габаритов 50х50 сантиметров. В-четвертых, формируем "подушки" из песка и гравия. На дно шурфа засыпают 20-сантиметровый слой песка и 20-сантиметровый слой гравия.

В-пятых, вкладываем в шурф согнутый в цилиндр отрезок рубероида, расправляя лист по стенкам углубления в почве – он сработает, как вертикальная гидроизоляция. На этом земляные работы заканчиваются.

По завершению работ на грунте приступаем к сколачиванию опалубки. Вначале берем старые доски, горбыли или другой дешевый пиломатериал и нарезаем их на 50-сантиметровые отрезки. Сколачиваем из таких отрезков щиты шириной 55 сантиметров, расположив доски вдоль, а бруски – поперек. Далее составляем из щитов куб, забивая гвозди в торцы, сквозь боковые стороны. Причем гвозди не стоит заколачивать по шляпку – лучше забить на ¾ длины и загнуть на сторону. Оббиваем внутреннюю часть куба старой полиэтиленовой пленкой. Она герметизирует щели между досками. В финале расставляем дощатые кубы над шурфами фундамента. Закончив с опалубкой, приступаем к замешиванию бетонного раствора:

• Высыпаем в ванную или корыто два ведра цемента 400-й марки.
• Высыпаем туда же 6 ведер просеянного песка и размешиваем его "на сухую" с цементом в однородную массу.
• Заливаем в ванную 1,5-2 ведра воды и начинаем вымешивать мокрый раствор.
• Подсыпаем в раствор 6 ведер щебня, тщательно перемешивая массу после каждой порции.

В итоге должна получиться однородная масса, в которой не содержатся сухие включения. Причем при замесе вручную рекомендуем придерживаться именно таких пропорций, поскольку приготовить раствор большего объема руками очень затруднительно. А завершает наше руководство этап заливки фундамента. Берем арматурный прут и рубим его на куски длиной от дна шурфа до верхнего среза опалубки. Вбиваем в дно выемки в грунте четыре таких прута. Черпаем из ванны приготовленный раствор и льем в яму и опалубку, заполняя ее до верха.

Погружаем в жидкий раствор анкерный болт с крюком на конце, проверив вертикальное положение резьбовой части с помощью уровня. Повторяем эту операцию до полного заполнения каждой опалубки. И забываем о фундаменте на две недели. Высоту столбов сверяем с первым угловым опорным элементом, используя прозрачный садовый шланг, заполненный водой. Прикладываем один конец шланга, поместив его у верхней части уже залитой опоры, и заполняем вторую опалубку до уровня воды во втором конце.

Как сделать ростверк и цоколь?

Столбчатый бетонируемый фундамент наберет 60-70 процентов конструкционной прочности за 10-14 дней. После этого можно приступить к обустройству ростверка – балочной системы, укладываемой на столбовой фундамент, и цоколя – ограждающей конструкции, возводимой по периметру основания. Ростверк делается вот так: берем брус 20х20 сантиметров и укладываем его на схватившиеся столбы, проецируя на основу ростверка месторасположение анкерных болтов. Снимаем брус и высверливаем отверстия под анкеры.

В углах делаем выборку, отступив от торца бруса 20-сантиметровое расстояние и срезав 10 сантиметров его толщины. Укладываем на верхнюю часть бетонного несущего элемента рубероид – он будет работать, как изолятор, предохраняющий брус от влаги. Поднимаем брус и нанизываем его на анкеры, не смещая изоляционный слой. Притягиваем брус к опорам гайками, проворачивая их на каждом анкере на 2-4 оборота. Первый брус ляжет выборкой вверх, второй – выборкой вниз. В итоге получится надежное сопряжение, усиленное анкерной стяжкой.

Для сооружения цоколя придется сделать следующее: прикладываем лист плоского шифера к соседним опорам и обрезаем по уровню верхней части ростверка. Сверлим отверстия в шифере и опоре, заглубляясь на 2 сантиметра. Крепим лист анкерными болтами. Приклеиваем к внутренней части листа пенопласт, используя монтажную пену. Фиксируем утеплитель грунтовой подсыпкой, исключая вероятность отхода пенопласта от шифера. Повторяем эту операцию по всему периметру.

Работы по сооружению цоколя стоит начинать только после завершения строительства стен, но до обустройства пола. Если начать раньше, то усилится риск повреждения хрупкого шифера вследствие неосторожного удара. Сделанный подобным образом цоколь оградит основание от снежных заносов и потери тепла зимой. Причем щитовой цоколь обойдется дешевле кирпичного даже на этапе покупки материала. А недостаточную презентабельность подобной конструкции можно исправить за счет внешней отделки.

А стоит ли начинать – достоинства и недостатки фундаментов на столбах

В этой статье мы показали, как легко построить столбчатый фундамент своими руками – пошаговая инструкция этого процесса доказывает данный факт любому скептику. Однако о недостатках подобной опорной конструкции не было сказано ни одного слова. Пора исправить эту ситуацию.

К минусам столбчатой конструкции основания можно отнести следующее:

• Слабую сопротивляемость пучению грунта. Зимой столбы "полезут" из земли, причем очень неравномерно. Из-за этого может деформироваться несущая стена дома.
• Недостаточную опорную площадь фундамента и, как итог, слабую несущую способность основания дома. Именно поэтому на столбы ставят только деревянные или в один этаж.

Впрочем, эти недостатки уравновешиваются вполне ощутимыми достоинствами:

• Простотой обустройства основания – такую конструкцию можно сделать вдвоем, потратив на эту работу 2-3 дня.
• Дешевизной конструкции. Столбы обойдутся дешевле свай, ленты и плиты. Это действительно самый недорогой вариант фундамента.

В итоге, если вас не пугает пучение грунта (его устраняют за счет песчано-гравиевой подсыпки) и привлекает дешевизна материалов и работы, то вы можете построить именно столбчатый фундамент. Однако если у вас есть хоть какие-то сомнения по поводу пучения или глубины промерзания грунта, то лучше посоветуйтесь с проектировщиками или знакомыми строителями. Возможно, столбчатый вариант основания не подойдет вашему дому или участку.

Если вы знаете, как построить столбчатый фундамент своими руками, смело можете приступать к возведению любой постройки на своем загородном участке, начиная от небольшой теплицы или беседки и заканчивая огромным деревянным домом.

Столбчатый фундамент – особенности и разновидности

Когда планируется построить жилой дом из дерева, какое-либо хозяйственное строение, баню или гараж, возникает вопрос, какой тип фундамента выбрать для них. Любой человек хочет потратить поменьше средств на такое мероприятие и при этом получить по-настоящему надежное основание для будущей постройки. Оптимальным вариантом в этом случае считается обустройство фундамента столбчатого типа. Он является самым простым в исполнении и относительно недорогим.

Интересующее нас основание подходит для или иного объекта, который не оказывает сильного давления на грунт и не имеет подвальных помещений.

Возводить тяжелые бетонные или кирпичные конструкции на таком основании не рекомендуется.

Устройство этого фундамента достаточно простое – некоторое число опорных столбов размещают на земле в местах, на которые при окончании строительства дома либо другого объекта будет направлена основная нагрузка. К подобным местам относят:

• простенки;
• углы сооружения;
• участки пересечения стен;
• тяжелые несущие балки.

Столбчатый фундамент своими руками допускается делать из натурального камня и дерева, бутобетона, кирпича, бетона, стальных и асбестовых труб, буронабивных свай. Он бывает сборным и монолитным. В первом случае сырьем для его возведения служит «смесь» камней, кирпичей и блоков из железобетона. Монолитное основание делается из армированного бетона, обеспечивающего повышенную прочность фундамента.

Столбчатые конструкции принято, кроме того, подразделять на два типа, учитывая степень промерзания земли, на которой он устанавливается, и непосредственно вид грунта. С этой точки зрения фундамент бывает:

• Мелкозаглубленным – столбы монтируют в землю на 0,4–0,7 м. Такое основание специалисты советуют делать при возведении построек на скалистой либо песчаной почве.
• Заглубленным – закладка опор осуществляется на глубину, которая ниже на 0,5–1 м отметки замерзания грунта в конкретной местности. Заливка и устройство такого основания рекомендовано для водянистых и глинистых грунтов, где всегда имеется опасность размывания фундамента.

Заметим, что столбчатый фундамент своими руками строится по одной технологии. Далее мы рассмотрим, как самостоятельно сделать столбчатое основание с применением различных материалов.

Подготовка к обустройству столбчатого основания – важные советы

Для начала необходимо определиться с типом грунта, который имеется на вашем участке, где планируются строительные работы. Проанализировав его, вы сможете выбрать вид основания и глубину установки опорных столбов (смотрите выше). Для легкой беседки достаточно будет заглубить фундамент на 0,4–0,5 м и сделать его из древесины либо асбестовых трубных изделий. А вот сравнительно большой деревянный дом потребуется ставить на более глубокое (около 1 м) и мощное основание, например, из бетона.

После этого нужно подсчитать число столбов, которые пойдут на устройство фундамента. Они обязательно должны присутствовать в центре и под всеми углами любой постройки (даже если она, по вашему мнению, совсем маленькая). Действительно надежное основание для строения будет вам гарантировано при расположении столбов через каждые 2 м (по вертикали и по горизонтали) сооружения. Высоту опор обычно берут на 0,3–0,5 м выше уровня почвы. Ее можно и увеличить, когда имеется вероятность большого количества осадков и подтоплений.

Далее приступаем к очистке участка земли, на котором планируется заливка фундамента. Эти работы выполняем максимально тщательно – удаляем все неровности на грунте, убираем мусор, делаем гравийную подсыпку глинистой почвы. Затем создаем точечный план запланированного фундамента и отмечаем на нем места нахождения всех столбов.

От периметра будущей постройки также следует отойти с четырех сторон на 2 м, чтобы обозначить территорию, с которой нужно полностью удалить поверхностный земляной слой (сантиметров на 20–30). Делается это для исключения опасности прорастания под постройкой растительности. А на место, выбранное для строительства, обязательно необходимо насыпать гравий либо , после чего можно приступать к выкапыванию ям для монтажа опор столбчатого фундамента.

Опалубка для фундамента – как сделать быстро и правильно?

Наиболее распространенной и экономичной является опалубка из рубероида. Именно ее чаще всего обустраивают на частных подворьях при строительстве различных сооружений. Делается она просто:

1. Берем отрезок рубероида требуемой длины (ориентируемся на протяженность столба, а также добавляем немного длины на обрезки по уровню) и скручиваем его в два слоя в трубку. Накручивать материал лучше всего на шаблон, например, на трубу из металла (ее сечение должно быть около 20 см).
2. Надежно скрепляем полученную скрутку упаковочным широким скотчем. Иногда перед этим заготовку из рубероида дополнительно обматывают стрейч-пленкой, которая повышает величину жесткости, которую будет иметь опалубка.
3. Вынимаем из получившейся трубки шаблон. По сути, опалубка из рубероида готова!

Вместо рубероида можно использовать пергамин. Последовательность операций в этом случае будет аналогичной описанной выше. Также часто опалубка делается из деревянных щитов, состоящих из досок шириной 15 и толщиной 4 см. Она получается надежной и качественной, но ее стоимость, конечно же, намного выше, чем конструкция из рубероида. Несъемная опалубка может быть изготовлена из асбестоцементных либо стальных труб. Их диаметр должен равняться 10–20 см.

После этого приступаем к процессу укрепления столбчатой основы. Для армирования нужно применять арматуру диаметром 1,2–1,4 см. Устанавливать ее требуется продольно. Функцию горизонтальных перемычек будет выполнять металлическая проволока.

Если фундамент делается с ростверком (специальные плиты либо балки – опоры будущей постройки), над столбами оставляют около 20 см арматурных прутков. С их помощью после заливки бетонной смеси можно без затруднений связать ростверк со столбчатыми опорами.

Делаем фундамент столбчатого типа из асбестовых или стальных труб – вы справитесь!

В этом случае требуется несъемная опалубка из трубных изделий подходящего сечения. Устройство такого фундамента рекомендовано для любых строений, включая и дома из дерева. Для работ вам потребуются трубы сечением около 200 мм или больше, если постройка будет тяжело нагруженной (несколько этажей, большая площадь).

Пошаговая инструкция для возведения основания такова:

1. Очищаем площадку.
2. Подготавливаем цилиндрические ямы, в которые устанавливаем арматурный каркас либо трубы и засыпаем их землей, обеспечивая фиксацию опор.
3. Наполняем используемые трубные конструкции раствором бетона на одну треть их длины. Эта процедура обязательна, она создает требуемую гидравлическую подушку для основания.
4. Поднимаем трубы на треть высоты и снова заливаем бетонную смесь, оставляя около 15 см пустого пространства сверху.
5. Полностью вынимаем трубы, а бетонный раствор, который остается в яме, утрамбовываем и помещаем в его центр армированный прут.
6. Ждем отвердевания бетона.

Связку основания и возводимых стен сооружения выполняем при помощи анкеров из металла. Их следует прикрепить к нижним стеновым балкам и погрузить в оставленную 15-сантиметровую полость. Вы сделали из труб надежный и прочный фундамент. Требуется лишь окончательно забетонировать конструкцию.

Устройство фундамента из бетонных блоков и дерева – инструкция

Для каркасных частных домов, разнообразных беседок на загородных участках, саун и хозяйственных построек вы можете сделать основание из блоков. В этом случае опорно-столбчатый фундамент своими руками изготавливают из бетонных элементов с геометрическими параметрами 20х20х40 см.

Устройство блочного основания включает в себя следующие стадии:

1. Подготовка участка.
2. Выкапывание ям, посыпка их щебнем и создание на дне песчаной подушки.
3. Монтаж (посредством раствора на основе цемента) бетонных блоков.
4. Выполнение гидроизоляционных мероприятий (используется обычный рубероид, укладываемый на поверхность столбов из бетона).
5. Оштукатуривание поверхности блоков.

Блочные основания нельзя сооружать на горизонтально-подвижных почвах, водонасыщенных и торфянистых грунтах. Также нежелательно ставить на них чересчур массивные здания и постройки.

Можно сделать и деревянный фундамент. Но срок службы такого основания будет объективно небольшим. Увеличить его можно посредством пропитки древесины специальными растворами-антисептиками. Но и в этом случае основание прослужит максимум пару десятков лет.

Для такого фундамента правильно будет использовать хвойную древесину либо дубовые сваи. Столбы погружают в почву на 0,5–1,5 м. Сечение свай следует выбирать побольше – от 20 см. Строительство ведется по простой схеме:

1. Очищаем территорию под закладку основания.
2. Выкапываем ямы. Их сечение берется в 1,5 раза больше диаметра используемых опор из древесины.
3. Монтируем деревянные столбы по углам запланированной постройки, по ее периметру (через 2 метра) и в точках пересечения стенок сооружения.
4. Укладываем на дно слой (15–20 см) песка и утрамбовываем его максимально тщательно.
5. Выполняем гидроизоляцию нижней части деревянных опор (пропитка маслом, «укутывание» в 2–3 слоя рубероида либо обычной толи, которые желательно проклеить мастикой на основе битума).
6. Монтируем и выравниванием по вертикали столбы (используйте строительный уровень).
7. Засыпаем пустоты между ямой и столбом битым кирпичом, крупным щебнем и песком. Эти материалы следует насыпать слоями и постоянно трамбовать. Толщина каждого слоя – не менее 10 см.
8. Выравниваем (теперь уже по высоте) установленные опоры – спиливаем их верхушки, чтобы добиться полностью горизонтальной плоскости. Эту процедуру делать несложно, если натянуть над столбиками шнур.
9. Накладываем на торцы столбчатых опор рубероид либо специальную гидроизоляционную пленку.

Ваш фундамент из дерева готов! Смело устанавливайте на него деревянное строение.
